Artikel 4.RS03.F

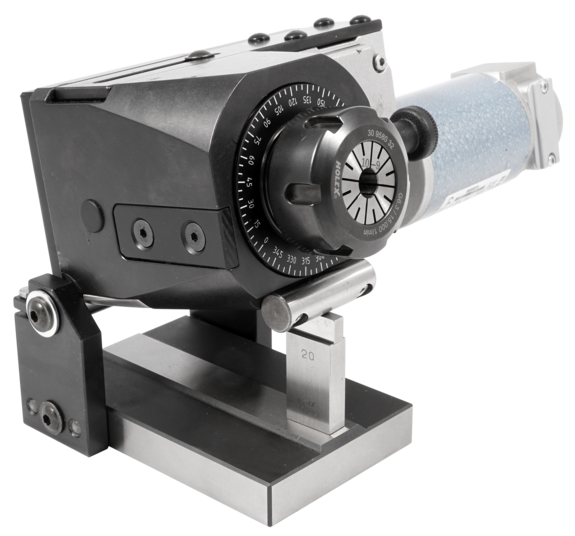

Rundschleifgerät Rapid mini
Zum fliegend Rundschleifen an Flachschleifmaschinen
- Mit E32 Spannzangen-Aufnahme
- Konus-Schleifen bis 45°
- Index-Teilapparat 15°, für Mehrkant-Flächen
- Rundschleifen
- Konusschleifen
- Radienschleifen (konkav / konvex)
- Konisches Schwalbenschwanzprofil schleifen
- Flächenschleifen
- Mehrkantschleifen
- Einstechschleifen
Katalog-# / Beschreibung
Katalog-# | Bestell-# | Beschreibung |
---|---|---|
4.RS03.F | 1069042A | Rapid mini Schleifgerät zum fliegend Rundschleifen an Flachschleifmaschinen |
Technische Details
Technische Daten | |
---|---|
Auflagefläche ca. | 125x100mm |
Gewicht ca. | 9 kg |
Höhe (horizontal) ca. | 110mm |
Höhe (vertikal) ca. | 175mm |
Index-Teilapparat | 15° |
Spitzenhöhe ca. | 45mm |
Werkzeugaufnahme | E32 (für Spannzangen Ø 2-20mm) |
Spindelrundlauf | 0,002mm |
Antrieb | E-Motor, stufenlos regelbar, 0-300U/min, Rechts- / Linkslauf umschaltbar |
Netzanschluss | 220-240V 50Hz 70W |
Maßzeichnungen

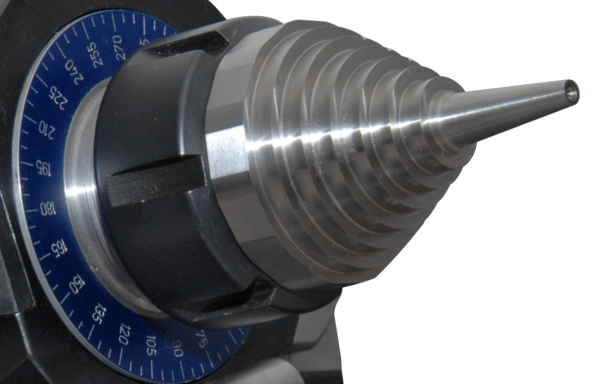

Anwendungsbeispiele
Oft wird akut ein rundgeschliffenes Einzelteil benötigt...!
Sie lösen diese Aufgabe mit erweiterten Möglichkeiten Ihrer Flachschleifmaschine

Für ER32 Spannzangen
2-20mm (Standard)

Schwenkbereich
bis 45°
(Standard)

Mitnehmerscheibe
Ø80mm (1068675A)

Adapter ER32 für ER11
Spannzangen 1-7mm
1053704A

Adapter für 3-Backenfutter
Ø80mm, 1007358A
Futter = 1011397A

Schwenkbereich bis -5°
(für spezielle Aufgaben)

Adapter für DECKEL S20x2
Spannzangen 3-16mm
1047548A

Adapter für Magnetfutter
Ø80mm, 1065448A
Futter = 1047644A

Schwenkbereich bis 90°
(für spezielle Aufgaben)
