MPM

Artikel 3.AB340SM3.C.DPV1


Auswuchtmodul, automatisch mit Profibus

3.AB340SM3.C.DPV1 (ohne AE-Körperschall)
3.AB340SM3.C.KM.V1X.DPV1 (X = AE-Filter Kanal 1)
3.AB340SM3.C.KM.V2XY.DPV1 (X = AE-Filter Kanal 1; Y= AE-Filter Kanal 2)

Zum vollautomatischen Auswuchten an Schleifmaschinen

  • Kontaktlose CONLESS-Ansteuerung
  • Kompatibel zu allen MPM-CONLESS-Auswuchtapparaten
  • Optional mit 1- oder 2-Kanal AE-Körperschall-Anschluss
  • CAN-Bus Datenausgang
  • Profibus Datenausgang
  • Automatisches und manuelles Auswuchten in 2-Ebenen
    (mit 2. Schwingungsfühler)
  • Kurze Lieferzeit

Auswahlhilfe

AE-Filtertypen Beschreibung
A für Auswuchtapparat (GA) oder ASK-Sensor
E für ASM-Sensor
Q für Fluidsensensor
T für Auswuchtapparat (G) oder ASK-Sensor

Katalog-# / Beschreibung

Katalog-# Bestell-# Beschreibung
3.AB340SM3.C.DPV1 1015810A Auswuchtelektronik AB340 im SM3 Gehäuse für CONLESS ohne AE-Körperschall
3.AB340SM3.C.KM.V1A.DPV1 1015811A Auswuchtelektronik AB340 im SM3 Gehäuse für CONLESS mit 1-Kanal AE-Körperschall, Filtertyp A
3.AB340SM3.C.KM.V1E.DPV1 1060149A Auswuchtelektronik AB340 im SM3 Gehäuse für CONLESS mit 1-Kanal AE-Körperschall, Filtertyp E
3.AB340SM3.C.KM.V1T.DPV1 1038618A Auswuchtelektronik AB340 im SM3 Gehäuse für CONLESS mit 1-Kanal AE-Körperschall, Filtertyp T
3.AB340SM3.C.KM.V2AA.DPV1 1038096A Auswuchtelektronik AB340 im SM3 Gehäuse für CONLESS mit 2-Kanal AE-Körperschall, Filtertyp A / A
3.AB340SM3.C.KM.V2AE.DPV1 1015812A Auswuchtelektronik AB340 im SM3 Gehäuse für CONLESS mit 2-Kanal AE-Körperschall, Filtertyp A / E
3.AB340SM3.C.KM.V2TA.DPV1 1041422A Auswuchtelektronik AB340 im SM3 Gehäuse für CONLESS mit 2-Kanal AE-Körperschall, Filtertyp T / A
3.AB340SM3.C.KM.V2TE.DPV1 1038094A Auswuchtelektronik AB340 im SM3 Gehäuse für CONLESS mit 2-Kanal AE-Körperschall, Filtertyp T / E
3.AB340SM3.C.KM.V2TT.DPV1 1049534A Auswuchtelektronik AB340 im SM3 Gehäuse für CONLESS mit 2-Kanal AE-Körperschall, Filtertyp T / T

Technische Details

Technische Daten
Betriebsspannung DC 24 V=
Leistungsaufnahme ca. Pmax 115VA
Softwareupdate Über RS232-Schnittstelle
Auswuchtapparat/Sender-Anschluss 7-polig
Schwingungsfühler-Anschluss 4-polig, 5Vpp, max. +/- 10V=
Externer Ausgang 5-polig stereo, D-SUB Buchse 9-polig Profibus
Bedienung 3.BM340 oder Maschinensteuerung
Drehzahlmessbereich 60-120.000min-1
Standardgehäuse SM3, Aluminium
Maße B x H x T [mm] 220x120x206
Gewicht ca. 3 kg
Umgebungstemperatur bei Betrieb 0 °C bis +50 °C
Umgebungstemperatur bei Lagerung -10 °C bis +70 °C
Luftfeuchtigkeit 20 % bis 50 % rel. Feuchte

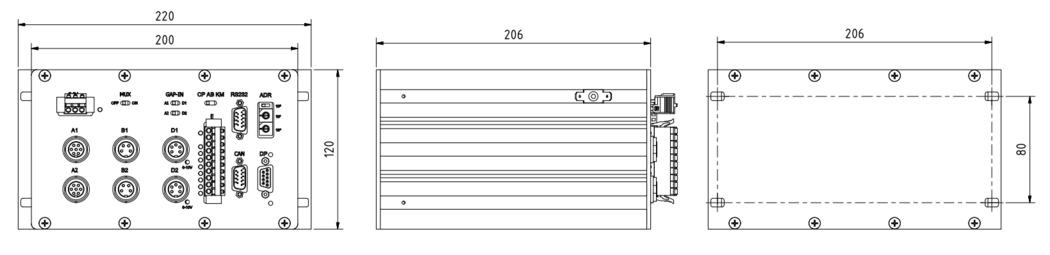

Maßzeichnungen

Anwendungsbeispiele

AB340 mit Profibus, ohne AE-Körperschall

  • Automatisches Auswuchtsystem AB340 mit PROFIBUS, ohne AE-Körperschall und
    Anbau-Auswuchtapparat Typ
    ESB-CONLESS Standard
  • Automatisches Auswuchtsystem AB340 mit PROFIBUS, ohne AE-Körperschall und
    Einbau-Auswuchtapparat Typ ISB Bauform A

AB340 mit Profibus und AE-Körperschall

  • Automatisches Auswuchtsystem AB340 mit PROFIBUS, externem AE-Körperschallsensor und
    Anbau-Auswuchtapparat Typ
    ESB-CONLESS Standard
  • Automatisches Auswuchtsystem AB340 mit
    Profibus, externen AE-Körperschallsensor und
    Anbau-Auswuchtapparat Typ
    ESB-CONLESS mit integrierten AE-Körperschall
  • Automatisches Auswuchtsystem AB340 mit PROFIBUS,
    externen AE-Körperschallsensor und
    Einbau-Auswuchtapparat Typ ISB Bauform A
  • Automatisches Auswuchtsystem AB340 mit
    Profibus, externen AE-Körperschallsensor und
    Einbau-Auswuchtapparat Typ ISB Bauform A
    mit integrierten AE-Körperschall
ZubehörBeschreibungArtikel
Bedienmodule 3.BM340zum Produkt
CAN-USB-Adapter 3.CAN.USB.350zum Produkt
Datenkabel 3.DKC.B09xxzum Produkt
Schwingungsfühler 3.PUzum Produkt
Kabel (Verlängerung), 4-polig
für Schwingungsfühler
Buchse / Stecker
3.4xxBSzum Produkt
CONLESS-Sender, 7-polig
mit AE-Körperschall
3.SxxGzum Produkt
Kabel (Verlängerung), 7-polig
für CONLESS-Sender
Buchse / Stecker
3.7xxBSzum Produkt
CONLESS-Empfänger, 5-polig
mit AE-Körperschall
3.ExxG(A)zum Produkt
Spiralkabel, 5-polig
Verbindung zwischen Elektronik und ISB Typ A und B
Für ISB-Apparate mit AE-Körperschallsignal
3.5.Sxx.SSzum Produkt
Einbau-Auswuchtapparat
mit AE-Körperschallsignal
3.ISBzum Produkt
Einbau-Auswuchtapparate
mit AE-Körperschallsignal
für den Einsatz in HSK Aufnahmen.
Ab HSK63 bis HSK125
3.ISBxxxCzum Produkt
Anbau-Auswuchtapparate
mit AE-Körperschallsignal
3.ESBzum Produkt
AE-Körperschallsensoren 3.ASK / 3.ASMzum Produkt
Kabel (Verlängerung), 7/5-polig
für AE-Körperschallsensoren
Buchse / Stecker
3.7/5xxBSzum Produkt
