Artikel 3.UM340SM4.E/A.DPV1

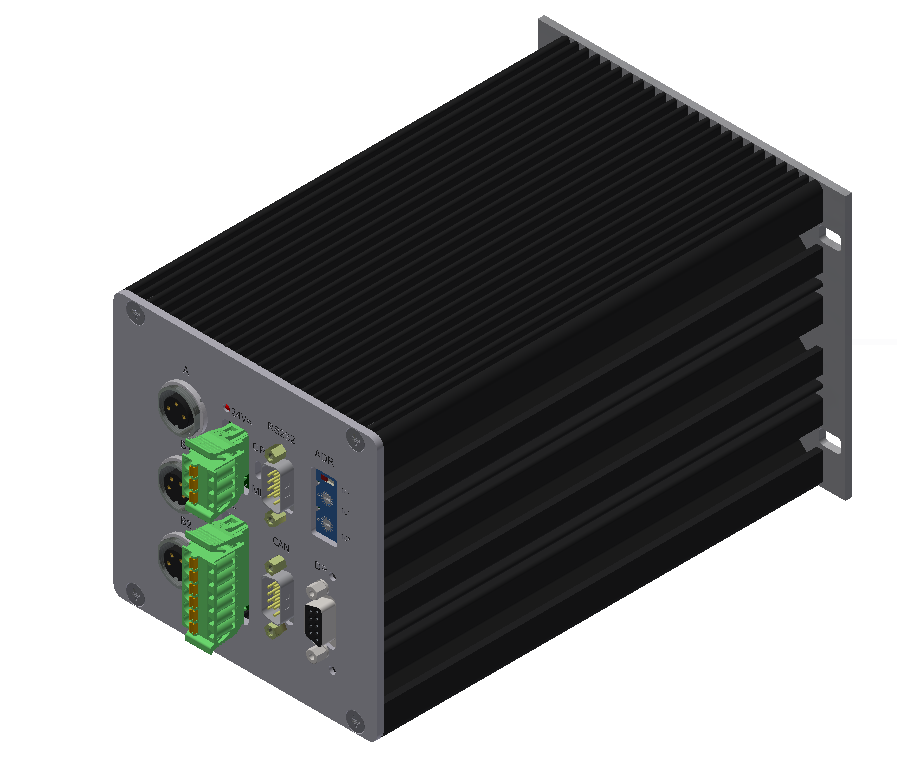

Unwucht-Messgerät, UM340.SM4

Für die Automatisierung von Fertigungseinrichtungen

  • Schnelle Unwuchtmessung beim Spindel-Hochlauf
  • Schnelle Schaltausgänge für Unwuchtgrenzen
  • Unwuchtmessung bis max. 2 Ebenen (mit 2 Schwingungsfühlern)
  • CAN-Bus für den Anschluss der Bedien- und Visualisierungseinheit
  • CAN-Bus / Profibus für die Verbindung mit der Maschinensteuerung
  • Kurze Lieferzeit

Auswahlhilfe

Katalog-# / Beschreibung

Katalog-# Bestell-# Beschreibung
3.UM340SM4.E/A.DPV1 1038593A Unwuchtmessgerät im SM4 Gehäuse

Technische Details

Technische Daten
Betriebsspannung DC 24 V=
Leistungsaufnahme ca. Pmax 30VA
Schwingungsfühler-Anschluss 4-polig, 4Vpp, max. +/- 10V=
Drehzahlsensor NPN / PNP
Messbereich 60 – 18000 U/min
Bedienung und Visualisierung - am PC, oder PC der Steuerung über CAN-Busmit Software Balcon350
- durch Software des Maschinenherstellers via Profibus
Maße B x H x T 120 x 120 x 206mm
Gewicht ca. 2,2 kg
Standardgehäuse SM4, Aluminium
Umgebungstemperatur bei Betrieb 0 °C bis +50 °C
Umgebungstemperatur bei Lagerung -10 °C bis +60 °C
Luftfeuchtigkeit 20 % bis 50 % rel. Feuchte

Maßzeichnungen

Anwendungsbeispiel

  • Manuelles Auswuchtsystem mit Wuchtring
    für Fertigungseinrichtungen
ZubehörBeschreibungArtikel
Bedienmodule 3.BM340zum Produkt
CAN-USB-Adapter 3.CAN.USB.350zum Produkt
Datenkabel 3.DKC.B09xxzum Produkt
Schwingungsfühler 3.PUzum Produkt
Kabel (Verlängerung), 4-polig
für Schwingungsfühler
Buchse / Stecker
3.4xxBSzum Produkt
Drehzahlsensoren 3.DSzum Produkt
Kabel (Verlängerung), 3-polig
für Drehzahlsensor
Buchse / Stecker
3.3xxBSzum Produkt
Magneteinsätze zur Drehzahlerfassung.
In Verbindung mit magnetischen Drehzahlsensor
3.DS.03.3
3.0.M.430602zum Produkt
Auswuchtringe 3.WRzum Produkt
